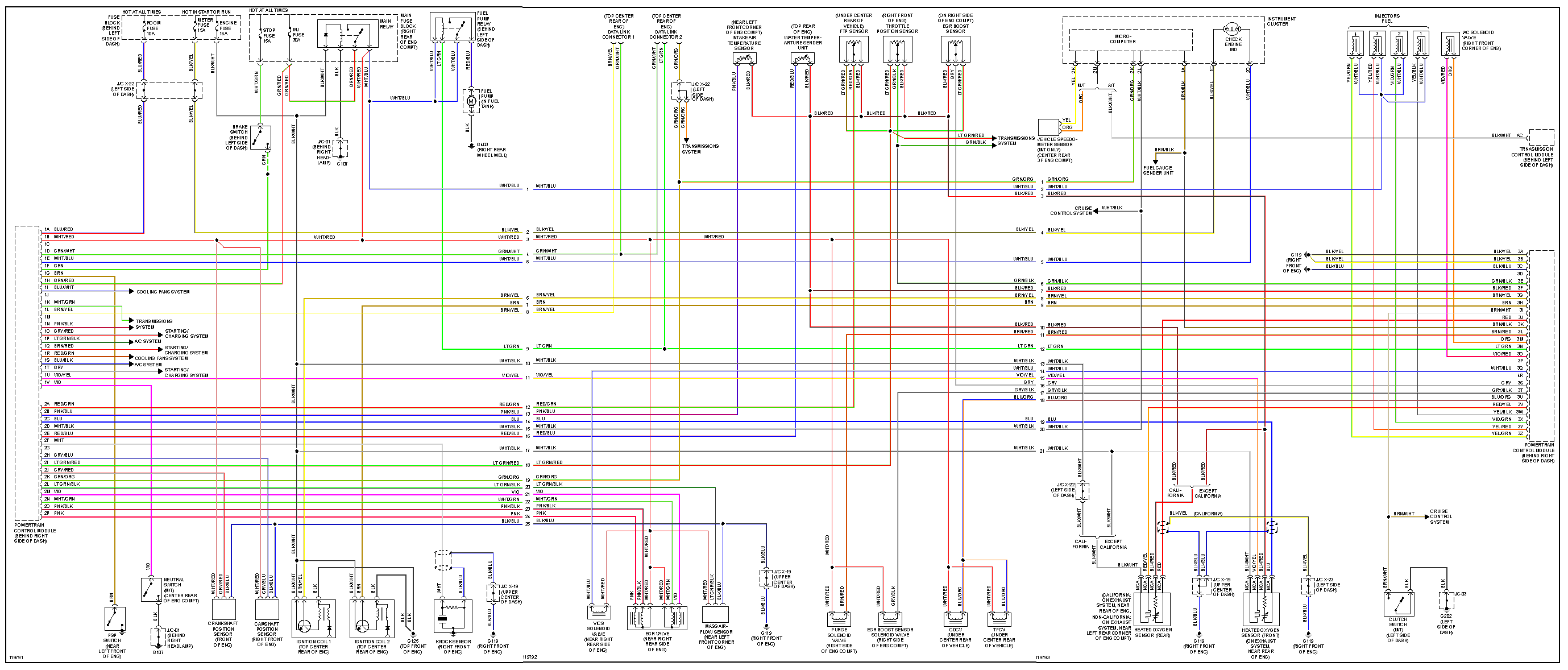

1999 Mazda Miata¶
set engine_type 9
Plug 1¶
22 pin
| pos | b pos | color | desc | type |
|---|---|---|---|---|
| 1A | W1 | blu/red | hot all times | Input +12v |
| 1B | W2 | wht/red | Main relay | Input +12v |
| 1C | W3 | |||
| 1D | W4 | |||
| 1E | W5>W37 | check engine light | output/low | |
| 1F | W6 | |||
| 1G | W7 | |||
| 1H | W8 | |||
| 1I | W9 | A/C fan | ||
| 1J | ||||
| 1K | ||||
| 1L | ||||
| 1M | ||||
| 1N | ||||
| 1O | alternator field | output | ||
| 1P | A/C system | |||
| 1Q | W17 | low battery light | ||
| 1R | W18>Wx | radiator cooling fan | output, low | |
| 1S | W19 | A/C system | ||
| 1T | W20 | |||
| 1U | W21 | |||
| 1V | W22 | Neutral switch |
Plug 2¶
16 pins
| pos | b pos | color | desc | type |
|---|---|---|---|---|
| 2A | "W23" | fuel tank pressure sensor | ||
| 2B | "W24" | IAT | analog input | |
| 2C | "W25" | |||
| 2D | "W26" | Vehicle Speed Sensor | ||
| 2E | W27>W55 | CLT | analog input | |
| 2F | W28>?? | knock signal | ||
| 2G | W29 | * | * | * |
| 2H | W30>"W26" | cam sensor | ||
| 2I | W31>W49 | sensor power | 5v outut | |
| 2J | W32>"W24" | crank sensor | ||
| 2K | W33 | tach signal | ||
| 2M | ||||
| 2N | ||||
| 2N | ||||
| 2O | ||||
| 2P |
Plug 3¶
26 pin
| pos | b pos | color | desc | type |
|---|---|---|---|---|
| 3A | W39 | Ground | ||
| 3B | W40 | Ground | ||
| 3C | W41 | Ground | ||
| 3D | W42 | * | * | * |
| 3E | W43>W51 | TPS | analog input | |
| 3F | W44>W40 | sensor GND | Ground | |
| 3G | W45>W9 | coil #1 | ||
| 3H | W46>W6 | BRN | coil #2 | |
| 3I | W47 | clutch switch | ||
| 3J | W48 | |||
| 3K | W49 | fuel gauge | ||
| 3L | W50 | |||
| 3M | W51 | org | IAC power | +12 volts |
| 3N | W52>W35 | fuel pump | output/low | |
| 3O | W53 | IAC control | output/low | |
| 3P | W54 | * | * | * |
| 3Q | W55 | VICS solenoid | output/low | |
| 3R | ||||
| 3S | ||||
| 3T | ||||
| 3U | ||||
| 3V | ||||
| 3W | Injector #1 | output/low | ||
| 3X | Injector #2 | output/low | ||
| 3Y | Injector #3 | output/low | ||
| 3Z | Injector #4 | output/low |
